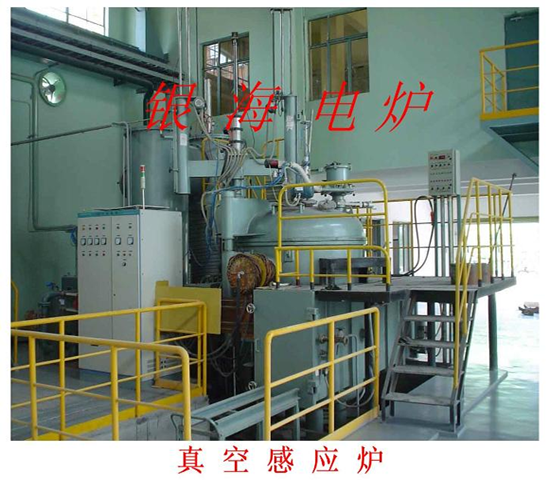

ZG系列真空感應熔煉爐
時間:2018-07-26 18:05點擊:
次
ZG系列真空感應熔煉爐是參考國外先進技術，結合我國實踐，設計研制成的高科技產品。熔煉坩堝封閉在真空室中，利用電磁感應產生的渦流熱做熱源（電能轉換成熱能）。在真空狀態下進行金屬與合金的冶煉并澆鑄，從而得到高質量材料的熔煉設備。主要用于高溫合金、精密合金，如釹鐵硼、金屬鏑、稀土材料等特殊難熔金屬的熔煉，一般坩堝內溫度可達到1700℃。如采用石墨等導電材質坩堝和適當保溫材料時溫度可達2500℃。真空感應熔煉爐主要由爐體（轉動電極和感應線圈）、爐蓋（合金加箱和觀察窗）、進電裝置、取樣裝置、測溫裝置、搗料裝置、水冷裝置、真空系統、電氣控制系統和可控硅中頻電源等構成。該爐采用臥式或立式結構，具有維護方便，使用靈活的特點。在冶金過程中可在不破壞爐室真空情況下進行多次測溫、取樣、搗料、補充加料和合金元素調整等。熔煉過程中可通過充氣閥充入惰性氣體以控制爐內的壓力和氣氛，以保證熔煉與澆鑄過程中鋼液穩定不飛濺。該爐可配裝熔鋼多種規格中任意檔次的感應線圈加熱裝置，一爐鋼液可澆鑄一支或多支錠子。溶液澆鑄水冷錠模或砂箱模內均可保證特殊工藝要求。熔煉爐是當前我國高科技發展與生產和科學實驗研究、冶煉鋼廠急需的現代化真空冶金設備。
ZG系列真空感應熔煉爐技術參數
|
電爐型號 |
單位 |
ZG—0.002 |
ZG—0.01 |
ZG—0.025 |
ZG—0.05 |
ZG—0.1 |
ZG—0.2 |
ZG—0.5 |
ZG—1.5 |
|
容量（以鋼計） |
T |
0.002 |
0.01 |
0.025 |
0.05 |
0.1 |
0.2 |
0.5 |
1.5 |
|
最高工作溫度 |
℃ |
2000 |
1700 |
1700 |
1700 |
1700 |
1700 |
1700 |
1700 |
|
壓力率 |
Pa/min |
＜1.33×10-1 |
＜1.33×10-1 |
＜1.33×10-1 |
＜1.33×10-1 |
＜1.33×10-1 |
＜1.33×10-1 |
＜1.33×10-1 |
＜1.33×10-1 |
|
極限真空度 |
|
6.6×10-3 |
6.6×10-2 |
6.6×10-2 |
6.6×10-2 |
6.6×10-2 |
6.6×10-2 |
6.6×10-2 |
6.6×10-3 |
|
電源電壓 |
V |
380 |
380 |
380 |
380 |
380 |
6000/3000 |
6000/3000 |
6000/3000 |
|
電源相數 |
Hz |
3-50 |
3-50 |
3-50 |
3-50 |
3-50 |
3-50 |
3-50 |
3-50 |
|
頻率 |
Hz |
8000 |
4000 |
2500 |
2500 |
2500 |
2500 |
1000 |
1000 |
|
中頻電源功率 |
Kw |
20 |
40 |
100/50 |
100/50 |
160 |
200 |
500 |
600 |
|
電壓 |
V |
250 |
300 |
375 |
375 |
375 |
375 |
750 |
500 |
|
線圈電壓 |
V |
200 |
250 |
250 |
250 |
250 |
250 |
500 |
500 |
|
工作真空度 |
Pa |
6.6×10-2 |
6.6＜10-1 |
6.6＜10-1 |
6.6＜10-1 |
6.6＜10-1 |
6.6＜10-1 |
6.6＜10-1 |
6.6＜10-1 |
|
冷卻水耗量 |
m³/h |
2.4 |
2.4 |
2.7 |
3.6 |
4.8 |
6 |
12 |
21 |
|
冷卻水壓力 |
Pa |
3×105 |
3×105 |
3×105 |
3×105 |
3×105 |
3×105 |
3×105 |
3×105 |
|
進水溫度 |
℃ |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
