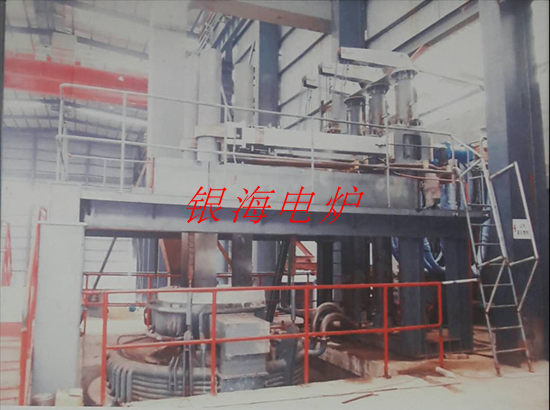

用途：用于熔煉普碳鋼、優質碳素鋼及各種合金鋼、不銹鋼。
設備特點：HX系列電弧爐按功率分為普通功率、高功率和超高功率；按操作形式可分為左操作、右操作兩種；爐蓋為旋開頂加料式；全套設備設計合理，運行可靠，性能優越。
設備組成：
1）爐體：分為出鋼槽出鋼和偏心底出鋼兩種，根據功率匹配情況，有傳統板式爐和管式水冷爐殼。
2）傾爐機構。
3）電極升降機構：分小車移動式和立柱升降式，其驅動方式有電機驅動和液壓驅動兩種。電極橫臂有新型全水冷導電橫臂和普通銅管導電橫臂兩種。
4）爐蓋提升旋轉機構：分為基礎整體式和基礎分開式兩種。
5）采用第四孔除塵或其他除塵方式。
6）冷卻水及其監視、報警設備。
7）液壓站及控制閥系統。
8）電器控制系統：電氣控制系統采用新型調頻調速電機式調節或微機控制液壓式調節器。后者可配CRT顯示，設備各部分動作的控制及聯鎖保護采用PLC控制。
HX煉鋼電弧爐主要技術參數
序號
NO |
額定容量
(t) |
爐殼內徑
(mm) |
變壓器
額定容量
(MVA) |
變壓器
一次電壓
(KV) |
變壓器
二次電壓
(V) |
二次額定
電 流
(A) |
石墨電極
直徑
(mm) |
爐體重量
(含爐襯吊重)
(t) |
|
1 |
5 |
φ3200 |
3.2 |
10 |
240－121 |
7700 |
φ300（HP） |
27 |
|
2 |
10 |
φ3500 |
5.5 |
10 |
260－139 |
12200 |
φ350（HP） |
37 |
3 |
15 |
φ3800 |
6.3 |
6.3 |
260－139 |
14000 |
φ300（HP） |
40 |
|
9 |
10 |
300－140 |
17300 |
φ350（HP） |
|
12.5 |
35 |
314－160 |
30300 |
φ400（HP） |
4 |
20 |
φ4000 |
8 |
10 |
260－139 |
2400 |
φ350（UHP） |
75 |
|
12.5 |
35 |
314－160 |
30300 |
φ400（HP） |
|
16 |
35 |
353－190 |
32991 |
φ400（UHP） |
5 |
30 |
φ4300 |
12.5 |
35 |
314－160 |
30300 |
φ400（HP） |
95 |
|
16 |
35 |
353－190 |
32991 |
φ400（HP） |
|
20 |
35 |
390－210 |
36084 |
φ450（UHP） |
6 |
40 |
φ4600 |
16 |
35 |
353－190 |
32991 |
φ400（UHP） |
105 |
|
25 |
35 |
436－224 |
41240 |
φ450（UHP） |
|
30 |
35 |
460－250 |
46812 |
φ500（HP） |
7 |
50 |
φ5200 |
20 |
35 |
390－210 |
36084 |
φ450（UHP） |
130 |
|
30 |
35 |
460－250 |
46812 |
φ500（HP） |
|
35 |
35 |
490－280 |
50518 |
φ500（UHP） |
8 |
60 |
φ5400 |
25 |
35 |
436－224 |
41240 |
φ450（UHP） |
135 |
|
35 |
35 |
490－280 |
50518 |
φ500（UHP） |
|
40 |
35 |
547－330 |
51320 |
φ500（UHP） |
9 |
70 |
φ5600 |
30 |
35 |
460－250 |
46812 |
φ500（HP） |
140 |
|
40 |
35 |
547－330 |
51320 |
φ500（UHP） |
|
50 |
35 |
610－380 |
54500 |
φ500（UHP） |
10 |
80 |
φ5800 |
35 |
35 |
490－280 |
50518 |
φ500（UHP） |
145 |
|
45 |
35 |
580-360 |
53022 |
φ500（UHP） |
|
60 |
35 |
650-410 |
62983 |
φ600（UHP） |
11 |
90 |
φ6000 |
40 |
35 |
547－330 |
51320 |
φ500（UHP） |
160 |
|
55 |
35 |
630－400 |
59913 |
φ600（UHP） |
|
70 |
35 |
710－480 |
69682 |
φ600（UHP） |
12 |
100 |
φ6200 |
45 |
35 |
580－360 |
53022 |
φ600（UHP） |
175 |
|
60 |
35 |
650－410 |
62982 |
φ600（UHP） |
|
90 |
35 |
840－500 |
75306 |
φ600（UHP） |
13 |
120 |
φ6600 |
55 |
35 |
630－400 |
59913 |
φ500（UHP） |
210 |
|
70 |
35 |
710－480 |
69682 |
φ600（UHP） |
|
110 |
35 |
980－580 |
79385 |
φ600（UHP） |
14 |
150 |
φ7000 |
70 |
35 |
710－480 |
69682 |
φ600（UHP） |
|
|
90 |
35 |
840－500 |
75306 |
φ600（UHP） |
|
120 |
35 |
1050-620 |
80560 |
φ600（UHP） |
|
